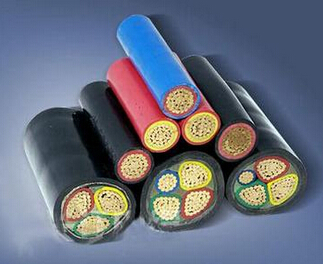

產品特點及用途
低煙無鹵電纜適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
低煙無鹵電纜產品執行標準
GB9330-88 Q/WTL11-2003
使用特性
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為:-20℃－90℃，-40℃－105℃
3.推薦彎曲半徑:無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
| 電纜外徑 D（mm） | 透光率（％）≥ | 電纜外徑 D（mm） | 透光率（％）≥ |
| D＞40 | 70 | 5＜D≤10 | 50 |
| 10＜D≤40 | 60 | D≥5 | 40 |
3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2 PH≥4.3 電導率≤10μS/mm。
低煙無鹵電纜基本型號及M稱
| 型號 | M稱 |
| DLD-KVV | 銅芯低煙低鹵聚氯乙烯J緣和護套控制電纜 |
| DLD-KVVP | 銅芯低煙低鹵聚氯乙烯J緣和護套銅網編織屏蔽控制電纜 |
| DLD-KVV22 | 銅芯低煙低鹵聚氯乙烯J緣和護套鋼帶鎧裝控制電纜 |
| WLD-KJEG | 銅芯無鹵低煙交聯聚烯烴J緣熱固性護套控制電纜 |
| WLD-KJEGP | 銅芯無鹵低煙交聯聚烯烴J緣熱固性護套銅網屏蔽控制電纜 |
| WLD-KJEGP2-22 | 銅芯無鹵低煙交聯聚烯烴J緣熱固性護套銅帶屏蔽鋼帶鎧裝控制電纜 |
| WLD-KJES | 銅芯無鹵低煙交聯聚烯烴J緣熱塑性護套控制電纜 |
| WLD-KJESP | 銅芯無鹵低煙交聯聚烯烴J緣熱塑性護套銅網屏蔽控制電纜 |
| WLD-KJES22 | 銅芯無鹵低煙交聯聚烯烴J緣熱塑性護套鋼帶鎧裝控制電纜 |
| DLD-KSF | 銅芯低煙低鹵熱塑性J緣丁晴熱塑體護套控制電纜 |
| DLD-KSFP | 銅芯低煙低鹵熱塑性J緣丁晴熱塑體護套銅網屏蔽控制電纜 |
| DLD-KSFP2-22 | 銅芯低煙低鹵熱塑性J緣丁晴熱塑體護套銅帶屏蔽鋼帶鎧裝控制電纜 |
型號說明
低煙無鹵電纜代號、M稱及含義
| 項目 | 代號 | 含義 |
| 系列代號 | DLD WLD K |
低煙低鹵 低煙無鹵 控制電纜 |
| J緣材料 | V J E F |
聚氯乙烯 交聯 聚烯烴 丁晴熱塑體 |
| 護套材料 | V G S |
聚氯乙烯 熱固性護套 熱塑性護套 |
| 屏蔽材料 | P P2 |
銅網或鍍錫銅網 銅帶/塑復合帶 |
| 鎧裝材料 | 22 32 |
鋼帶 細鋼絲 |
| 導體種類 | A B R |
股導體 7股絞合導體 多股絞合導體 |
銷售范圍
| 截面mm2 | 0.5 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| 芯數 | 2-81 | 2-81 | 2-81 | 2-50 | 2-37 | 2-20 | 2-19 | 2-14 | 2-10 |
