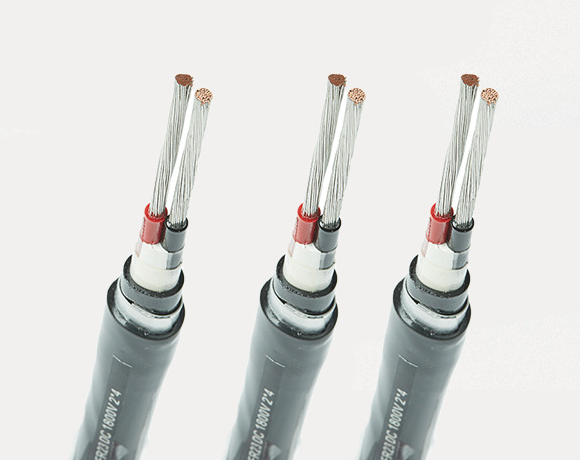

光伏電纜GF-WDZX(N)KEE23 GF-WDZX(N)KEE33
1.產品簡介
光伏系列電纜依據《光伏發電系統用電纜》的行業標準，企業標準生產。
產品用途：光伏發電系統中控制回路信號及保護
導體材料：5類絞合鍍錫銅絲（IEC 60228）
絕緣護套材料： 輻照交聯低煙無鹵阻燃聚烯烴
屏蔽鎧裝材料：鍍鋅銅帶（厚度0.1㎜），
***高工作溫度：125℃
環境溫度：-40℃~90℃
適用電壓：450/750V
符合環保性能要求
光伏電纜GF-WDZX(N)KEE23 GF-WDZX(N)KEE33具有良好的屏蔽特性，可有效隔離各種電磁干擾和雷電干擾 防霧、防潮 具有強抗紫外線和臭氧侵蝕性能
2.產品型號規格
表1 電纜的型號
型 號 | 名 稱 |
GF-WDZX(N)KEE(R) | 光伏系統用輻照交聯聚烯烴絕緣及護套無鹵低煙阻燃X類（耐火）控制（軟）電纜 |
GF-WDZX(N)KEE(R)P | 光伏系統用輻照交聯聚烯烴絕緣及護套銅絲編織屏蔽無鹵低煙阻燃X類（耐火）控制（軟）電纜 |
GF-WDZX(N)KEE(R)P2 | 光伏系統用輻照交聯聚烯烴絕緣及護套銅帶屏蔽無鹵低煙阻燃X類（耐火）控制（軟）電纜 |
GF-WDZX(N)KEE(R)P3 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋁塑復合帶屏蔽無鹵低煙阻燃X類（耐火）控制（軟）電纜 |
GF-WDZX(N)KEE23 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃X類（耐火）控制電纜 |
GF-WDZX(N)KEE33 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼絲鎧裝無鹵低煙阻燃X類（耐火）控制電纜 |
GF-WDZX(N)KEEP2-23 | 光伏系統用輻照交聯聚烯烴絕緣及護套銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃X類（耐火）控制電纜 |
注：本表中未列出的電纜型號可按CEEIA B 218.1-2012中第4章的規定進行組合。 型號中X表示阻燃類別，包括A、B、C、D類；(N)表示允許采用耐火結構，(R)表示允許采用第五類導體。 | |
表2 電纜規格
型號 | 導體標稱截面積/㎜2 | |||||||
0.75 | 1.0 | 1.5 | 2.5 | 4.0 | 6.0 | 10.0 | ||
芯數 | ||||||||
GF-WDZX(N)KEE(R) GF-WDZX(N)KEE(R)P | 2~61 | 2~41 | 2~10 | |||||
GF-WDZX(N)KEE(R)P2 GF-WDZX(N)KEE(R)P3 | 4~61 | 4~41 | 4~10 | |||||
GF-WDZX(N)KEE23 | 7~61 | 4~61 | 4~41 | 4~10 | ||||
GF-WDZX(N)KEEP2-23 | 7~61 | 4~61 | 4~41 | 4~10 | ||||
GF-WDZX(N)KEE33 | 19~61 | 7~61 | 4~41 | 4~10 | ||||
注：本表中未列出的電纜規格可根據需要增加 | ||||||||
