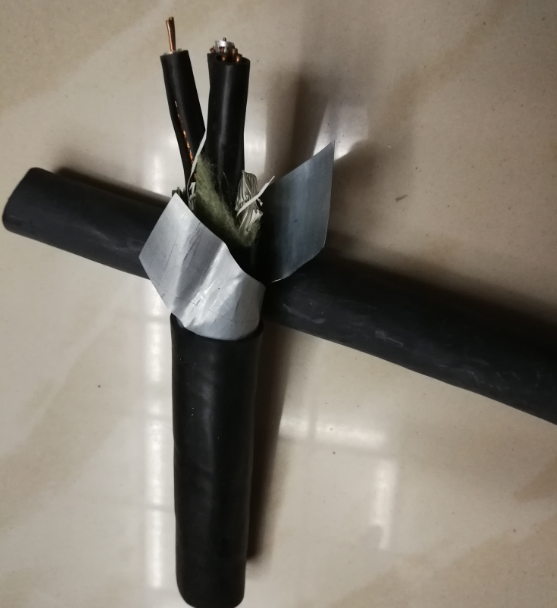

KYJV22，KVV22，KYJVP22鎧裝控制電纜
1. 用 途 KYJV22，KVV22，KYJVP22鎧裝控制電纜使用交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控制。
2. 4.KYJV22，KVV22，KYJVP22鎧裝控制電纜執行標準 GB/T 9330-2008 塑料絕緣控制電纜 使用條件
● 額定電壓U0/U為450/750V，600/1000V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜的6倍。
●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同。
電纜主要技術指標
3.產品名稱、型號 表1
|
型 號 |
名 稱 |
主 要 使 用 范 圍 |
|
KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道固定場合 |
|
KYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
|
|
KVVP |
銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KYJVP |
銅芯交聯聚乙烯絕緣編織屏蔽聚氯乙烯護套控制電纜 |
|
|
KVVP2 |
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 |
|
|
KYJVP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 |
|
|
KVVP3 |
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 |
|
|
KYJVP3 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套控制電纜 |
|
|
KVV22 |
銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道、直埋等能承受較大機械壓力的固定場合 |
|
KYJV22 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 |
|
|
KVV32 |
銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道、直埋等能承受較大機械拉力的固定場合 |
|
KYJV32 |
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套控制電纜 |
|
|
KVVP2-22 |
銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道、直埋等能要求屏蔽并承受較大機械拉力的固定場合 |
|
KYJVP2-22 |
銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
|
|
KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
敷設在室內移動要求柔軟等場合 |
|
KVVRP |
銅芯聚氯乙烯絕緣編織屏蔽聚氯乙烯護套控制軟電纜 |
敷設在室內移動要求柔軟、屏蔽等場合 |
4.產品規格
表2
|
型 號 |
額定 |
導 體 標 稱 截 面 mm2 |
||||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
|
||||||||||
|
|
|
|
||||||||
|
KVV，KYJV |
|
|
|
|
|
|
|
|
|
|
|
|
450/750 |
- |
2~61 |
2~14 |
2~10 |
|||||
|
KVVP2，KYJVP2 |
- |
4~61 |
4~14 |
4~10 |
||||||
|
KVV22，KYJV22 |
- |
7~61 |
7~61 |
4~14 |
4~10 |
|||||
|
KVV32，KYJV32 |
- |
10~61 |
7~61 |
4~14 |
4~10 |
|||||
|
KVVR |
4~61 |
- |
- |
|||||||
|
KVVRP |
4~61 |
4~48 |
- |
- |
||||||
5、 導體20℃時***大直流電阻見表3
表 3 導體20℃時***大直流電阻/Ω/km
|
導體標稱截面 |
導體類別 |
||
|
第1種 |
第2種 |
第5種 |
|
|
20℃時***大直流電阻 Ω/km |
|||
|
0.5 |
36.0 |
36.0 |
39.0 |
|
0.75 |
24.5 |
24.5 |
26.0 |
|
1.0 |
18.1 |
18.1 |
19.5 |
|
1.5 |
12.1 |
12.1 |
13.3 |
|
2.5 |
7.41 |
7.41 |
7.98 |
|
4 |
4.61 |
4.61 |
4.95 |
|
6 |
3.08 |
3.08 |
3.30 |
|
10 |
1.83 |
1.83 |
1.91 |
2、工頻交流耐電壓試驗見表4
表4 電壓試驗
|
額定工作電壓 |
450/750V |
600/1000V |
|
交流電壓頻率 |
50Hz |
50Hz |
2、 工作溫度下的絕緣電阻見表5
表5 長期允許工作溫度下絕緣電阻
|
導體標稱截面 |
***小絕緣電阻 MΩ.km |
||||
|
PVC絕緣（70℃） |
XLPE絕緣（90℃） |
||||
|
第1種 |
第2種 |
第5種 |
第1種 |
第2種 |
|
|
0.5 |
- |
- |
0.013 |
- |
- |
|
0.75 |
0.012 |
0.014 |
0.011 |
1.2 |
1.4 |
|
1.0 |
0.011 |
0.013 |
0.010 |
1.1 |
1.3 |
|
1.5 |
0.011 |
0.010 |
0.010 |
1.1 |
1.0 |
|
2.5 |
0.010 |
0.009 |
0.009 |
1.0 |
0.9 |
|
4 |
0.0085 |
0.0077 |
- |
0.85 |
0.77 |
|
6 |
0.0070 |
0.0065 |
- |
0.70 |
0.65 |
|
10 |
- |
0.0065 |
- |
- |
0.65 |
6.交貨要求
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
