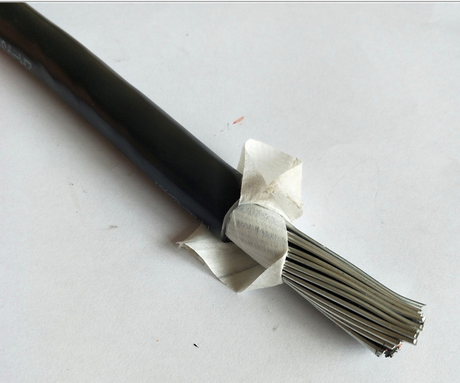

機車電纜DCXF/2-1*120適用范圍
機車電纜DCXF/2-1*120主要適用于交流額定電壓3kV及以下鐵路機車車輛用電纜的電能傳輸和敷設連接用線，具有一定的耐油、耐寒、耐紫外線等特性。
機車電纜DCXF/2-1*120使用特性
1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、電纜長期允許工作溫度為： DCXF/2、DCH/3、DCEH/3產品為70℃；DCH/3-100,DCEH/3-100產品為100℃。
3、電纜低使用環境溫度：DCXF/2、DCH/3、DCEH/3、DCH/3-100、DCEH/3-100等產品應不低于-25℃。
4、電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
電纜的型號及規格
1、電纜的型號見表1.
表1 電纜型號及M稱
|
序號
|
型號
|
額定電壓
|
M稱
|
|
1
|
DCXF/2
|
750V、1.5kV
|
銅芯天然丁苯橡皮J緣氯丁橡皮護套鐵路機車車輛用電纜(電線)
|
|
2
|
DCH/3
|
750V
|
銅芯氯磺化聚乙烯J緣鐵路機車車輛用電纜(電線)
|
|
3
|
DCH/3-100
|
750V
|
銅芯耐熱100℃氯磺化聚乙烯J緣鐵路機車車輛用電纜(電線)
|
|
4
|
DCEH/3
|
750V、1.5kV、3kV
|
銅芯乙丙J緣氯磺化聚乙烯護套鐵路機車車輛用電纜(電線)
|
|
5
|
DCEH/3-100
|
750V、1.5kV、3kV
|
銅芯耐熱100℃乙丙J緣氯磺化聚乙烯護套鐵路機車車輛用電纜(電線)
|
2、鐵路機車車輛用橡皮J緣電纜規格見表2
表2 電纜的規格
|
序號
|
型號
|
額定電壓
|
規格mm2
|
|
1
|
DCXF/2
|
750V，1.5kV
|
1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
|
|
2
|
DCH/3，DCH/3-100
|
750V
|
0.5，0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
|
|
3
|
DCEH/3，DCEH/3-100
|
750V
|
0.5，0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
|
|
4
|
DCEH/3，DCEH/3-100
|
1.5kV
|
1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300
|
表3 鐵路機車車輛用橡皮J緣電纜代號的M稱及含義
|
項目
|
代號
|
說明
|
|
系列代號
|
DC
|
機車車輛用電纜（電線）
|
|
J緣材料
|
X
|
天然丁苯橡皮
|
|
E
|
乙丙橡皮
|
|
|
H
|
氯磺化聚乙烯
|
|
|
護套材料
|
F
|
氯丁橡皮
|
|
H
|
氯磺化聚乙烯
|
|
|
耐油特性
|
1
|
安裝在無礦物油和燃料油污染處
|
|
2
|
安裝在受礦物油污染，但無燃料油污染處
|
|
|
3
|
安裝在受礦物油和燃料油污染處
|
|
|
耐熱特性
|
70
|
耐熱70℃
|
|
100
|
耐熱100℃
|
|
|
注：耐溫等J無明確標注者為70℃。
|
||
鐵路機車車輛用橡皮J緣電纜主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、20℃時J緣電阻：額定電壓3kV的DCEH/3、DCEH/3-100型電纜應不小于1013Ω.km。
3、成品電纜經受如下交流電壓試驗不擊穿
