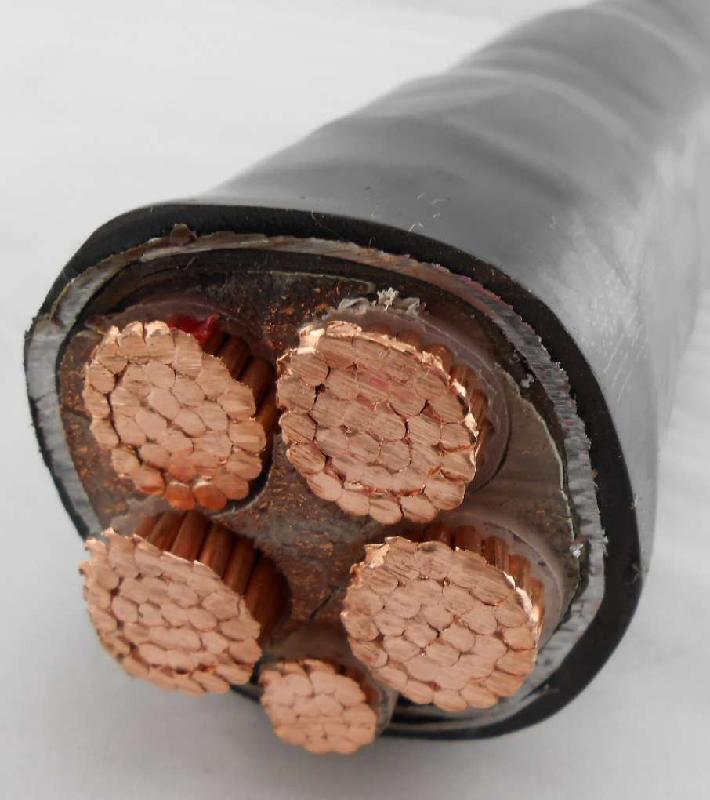

鎧裝電纜用于各個L域中交流額定電壓為35kV及以下固定線路中，供輸配電能之用，并可代替紙J緣電力電纜。普通型系列產品符合GB/T12706規定，并與IEC60502規定相一致。阻燃型產品除符合上述標準之外，還需符合GB/T18380.3規定，并與IEC60332-3規定相一致。其中阻燃型尤其適用于發電站、核電站、石油化工、城市軌道交通、高層建筑等有特殊阻燃要求的固定敷設場合。
產品適用于工頻額定電壓U0/U*kV為3.6/6、6/6（6/10）、8.7/10（8.7/15）、12/20、18/20（18/30）、21/35、26/35輸配電系統。
*U0為電纜中導體與屏蔽間的額定工頻電壓；U電纜中導體之間的額定工頻電壓。
●使用特性
1、電纜導體長期允許工作溫度90℃。
2、電纜導體短路時溫度不超過250℃，短路時間不超過為5秒。
3、電纜敷設時的電纜本體及環境溫度不低于0℃。
4、電纜允許彎曲半徑：?jiǎn)涡倦娎|為電纜外徑的20倍，多芯電纜為電纜外徑的15倍。
5、電纜敷設不受落差限制。
●型號、M稱及適用范圍
| 型號 | 產品M稱 | 適用范圍 |
|
YJV YJLV
ZR-YJV ZR-YJLV
YJY YJLY
|
銅芯、鋁芯交聯聚乙烯J緣聚氯乙烯護套（阻燃）電力電纜
銅芯、鋁芯交聯聚乙烯J緣聚乙烯護套（阻燃）電力電纜
|
室內、隧道、管道、電纜溝等，不承受機械拉力和壓力。 |
|
YJV22 YJLV22
ZR-YJV22 ZR-YJLV22
YJY23 YJLY23
|
銅芯、鋁芯交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套（阻燃）電力電纜
銅芯、鋁芯交聯聚乙烯J緣鋼帶鎧裝聚乙烯護套（阻燃）電力電纜
|
室內、隧道、管道、電纜溝等，地下直埋，可承受機械壓力。 |
|
YJV32 YJLV32
ZR-YJV32 ZR-YJLV32
YJY33 YJLY33
|
銅芯、鋁芯交聯聚乙烯J緣鋼絲鎧裝聚氯乙烯護套（阻燃）電力電纜
銅芯、鋁芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套（阻燃）電力電纜
|
有落差或垂直敷設場所，可承受機械壓力。 |
注：型號中帶ZR的為鎧裝阻燃電力電纜。
●電纜規格
●電纜規格
| 型 號 | 芯數 | 額 定 電 壓kV | ||||||
| 3.6/6 |
6/6
6/10
|
8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
| 標 稱 截 面mm2 | ||||||||
|
YJV YJLV
YJY YJLY
ZR-YJV
ZR-YJLV
|
1 | 25-30 | 25-630 | 25-630 | 35-630 | 50-630 | 50-630 | 50-630 |
| 3 | 25-300 | 25-300 | 25-300 | 35-300 | 50-300 | 50-300 | 50-300 | |
|
YJV22 YJLV22
YJY23 YJLY23
ZR-YJV22
ZR-YJLV22
|
3 | 25-300 | 25-300 | 25-300 | 35-300 | 50-300 | 50-240 | 50-240 |
|
YJV32 YJLV32
YJY33 YJLY33
ZR-YJV32
ZR-YJLV32
|
1 | 25-500 | 25-500 | 25-500 | 35-500 | 50-500 | 50-500 | 50-500 |
| 3 | 25-300 | 25-300 | 25-300 | 35-300 | 50-300 | |||
●電纜結構尺寸及載流量
3.6/6kV三芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套電力電纜
| 3芯：3.6/6 YJV32 YJLV32 | ||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm |
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km | 載流量A | ||||
| 空氣中 | 土壤中 | |||||||||
| Cu | Al | Cu | Al | Cu | Al | |||||
| 25 | 2.0 | 2.5 | 2.3 | 46.0 | 4003 | 3535 | 140 | 110 | 150 | 115 |
| 35 | 2.0 | 3.15 | 2.5 | 49.9 | 5080 | 4425 | 170 | 130 | 180 | 140 |
| 50 | 2.0 | 3.15 | 2.6 | 52.9 | 5849 | 4913 | 200 | 155 | 210 | 165 |
| 70 | 2.0 | 3.15 | 2.7 | 56.7 | 6805 | 5495 | 255 | 195 | 260 | 200 |
| 95 | 2.0 | 3.15 | 2.8 | 60.4 | 7956 | 6177 | 305 | 240 | 305 | 240 |
| 120 | 2.0 | 3.15 | 2.9 | 63.6 | 8958 | 6711 | 350 | 275 | 350 | 270 |
| 150 | 2.0 | 3.15 | 3.0 | 67.2 | 10252 | 7445 | 400 | 310 | 390 | 305 |
| 185 | 2.0 | 3.15 | 3.2 | 71.1 | 11657 | 8194 | 445 | 355 | 445 | 345 |
| 240 | 2.0 | 3.15 | 3.4 | 76.7 | 13862 | 9370 | 535 | 420 | 510 | 400 |
| 300 | 2.5 | 3.15 | 3.6 | 83.7 | 16503 | 10887 | 610 | 480 | 570 | 450 |
| 400 | 2.5 | 3.15 | 3.8 | 89.0 | 20101 | 12614 | 705 | 560 | 655 | 515 |
6/6 6/10kV三芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套電力電纜
| 3芯：6/6 6/10 YJV32 YJLV32 | ||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm |
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km | 載流量A | ||||
| 空氣中 | 土壤中 | |||||||||
| Cu | Al | Cu | Al | Cu | Al | |||||
| 25 | 2.0 | 3.15 | 2.5 | 51.8 | 5101 | 4633 | 140 | 110 | 150 | 115 |
| 35 | 2.0 | 3.15 | 2.6 | 54.2 | 5648 | 4992 | 170 | 130 | 180 | 140 |
| 50 | 2.0 | 3.15 | 2.7 | 57.2 | 6434 | 5498 | 200 | 155 | 210 | 165 |
| 70 | 2.0 | 3.15 | 2.8 | 61.1 | 7413 | 6103 | 255 | 195 | 260 | 200 |
| 95 | 2.0 | 3.15 | 3.0 | 64.9 | 8611 | 6832 | 305 | 240 | 305 | 240 |
| 120 | 2.0 | 3.15 | 3.1 | 68.1 | 9632 | 7386 | 350 | 275 | 350 | 270 |
| 150 | 2.0 | 3.15 | 3.2 | 71.8 | 10952 | 8144 | 400 | 310 | 390 | 305 |
| 185 | 2.0 | 3.15 | 3.3 | 75.4 | 12346 | 8883 | 445 | 355 | 445 | 345 |
| 240 | 2.0 | 3.15 | 3.5 | 81.6 | 14696 | 10204 | 535 | 420 | 510 | 400 |
| 300 | 2.5 | 3.15 | 3.7 | 85.7 | 17168 | 11552 | 610 | 480 | 570 | 450 |
| 400 | 2.5 | 3.15 | 4.0 | 93.1 | 20903 | 13415 | 705 | 560 | 655 | 515 |
8.7/10 8.7/15kV三芯交聯聚乙烯J鋼絲鎧裝緣聚乙烯護套電力電纜
| 3芯：8.7/10 8.7/15 YJV32 YJLV32 | ||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm |
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km | 載流量A | ||||
| 空氣中 | 土壤中 | |||||||||
| Cu | Al | Cu | Al | Cu | Al | |||||
| 25 | 2.0 | 3.15 | 2.7 | 57.3 | 5840 | 5372 | 145 | 110 | 150 | 115 |
| 35 | 2.0 | 3.15 | 2.8 | 59.7 | 6404 | 5749 | 175 | 130 | 180 | 140 |
| 50 | 2.0 | 3.15 | 2.9 | 62.7 | 7213 | 6277 | 205 | 155 | 210 | 165 |
| 70 | 2.0 | 3.15 | 3.0 | 66.5 | 8218 | 6908 | 255 | 195 | 260 | 200 |
| 95 | 2.0 | 3.15 | 3.1 | 70.2 | 9352 | 7574 | 310 | 240 | 305 | 240 |
| 120 | 2.0 | 3.15 | 3.2 | 73.4 | 10460 | 8214 | 360 | 275 | 350 | 270 |
| 150 | 2.0 | 3.15 | 3.4 | 77.3 | 11538 | 9030 | 405 | 310 | 390 | 305 |
| 185 | 2.5 | 3.15 | 3.5 | 81.9 | 13482 | 10019 | 460 | 355 | 445 | 345 |
| 240 | 2.5 | 3.15 | 3.7 | 84.7 | 16559 | 12066 | 535 | 420 | 510 | 400 |
| 300 | 2.5 | 3.15 | 3.9 | 89.7 | 19289 | 13674 | 610 | 480 | 570 | 450 |
| 400 | 2.5 | 3.15 | 4.1 | 98.2 | 24008 | 16520 | 705 | 560 | 655 | 515 |
12/20kV三芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套電力電纜
| 3芯：12/20 YJV32 YJLV32 | ||||||||||
|
導體
標稱
截面mm2
|
內護套
厚度
mm
|
鋼絲直徑mm |
外護套
厚度
mm
|
電纜
參考
外徑
mm
|
電纜參考重量kg/km | 載流量A | ||||
| 空氣中 | 土壤中 | |||||||||
| Cu | Al | Cu | Al | Cu | Al | |||||
| 35 | 2.0 | 3.15 | 3.0 | 65.6 | 7241 | 6585 | 140 | 110 | 155 | 120 |
| 50 | 2.0 | 3.15 | 3.1 | 68.6 | 8073 | 7137 | 165 | 130 | 180 | 140 |
| 70 | 2.0 | 3.15 | 3.2 | 72.4 | 9109 | 7799 | 210 | 165 | 220 | 170 |
| 95 | 2.0 | 3.15 | 3.3 | 76.1 | 10336 | 8558 | 255 | 200 | 265 | 210 |
| 120 | 2.0 | 3.15 | 3.5 | 80.5 | 11661 | 9414 | 290 | 225 | 300 | 235 |
| 150 | 2.0 | 3.15 | 3.6 | 85.1 | 13195 | 10388 | 330 | 255 | 340 | 260 |
| 185 | 2.5 | 3.15 | 3.7 | 90.2 | 14892 | 11429 | 375 | 295 | 380 | 300 |
| 240 | 2.5 | 3.15 | 3.9 | 95.3 | 17474 | 12982 | 435 | 345 | 435 | 345 |
| 300 | 2.5 | 3.15 | 4.1 | 103.7 | 20239 | 14623 | 485 | 390 | 485 | 390 |
