FFAR總線通訊電纜產品適用于工廠基礎控制現場環境中的過程自動化控制及測量儀表間的連接線，用以構建一種開放、分散的數字化現場總線式通信系統。適合在室內、室外、潮濕或干燥的環境中安裝在電纜橋（托）架，管道內使用。
一、 FFAR總線通訊電纜執行標準：Q/ZH09.1-2010(參考IEC61158-2、EN50170-2)
二、 FFAR總線通訊電纜型號：FFAR-A（絞合銅芯導體18AWG，物理發泡皮聚乙烯J緣，全屏蔽，鋼絲鎧裝，A型，FF現場總線電纜。）

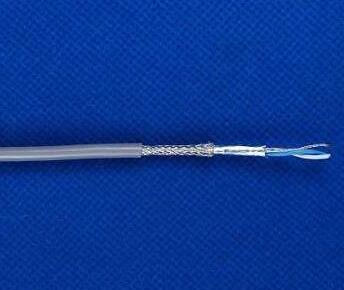

三、FFAR總線通訊電纜產品示意圖：
性能參數表
|
項目 |
單位 |
指標 |
|
20℃時導體大直流電阻 |
Ω/km |
不鍍錫：22.7；鍍錫：23.0； |
|
屏蔽標稱阻抗 |
Ω/km |
單對：9；多對：18; |
|
工作電容（1kHZ）
|
PF/m |
芯-芯：≤60;芯-屏蔽：≤115; |
|
對地電容不平衡 |
PF/km |
≤2000 |
|
特性阻抗 |
Ω |
100±20(31.25kHZ) |
|
衰減 |
dB/km |
≤3.0(39kHZ) |
|
傳輸延遲（7.9kHZ~39kHZ） |
μs/km |
≤1.7 |
|
工頻電壓試驗 |
V/1min |
1000 |
|
傳輸速率 |
/ |
31.25kbit/s |
|
導體長期允許高工作溫度 |
℃ |
70 |
|
大工作電壓 |
V |
300 |
|
小允許彎曲半徑 |
不小于12倍的電纜外徑 |
