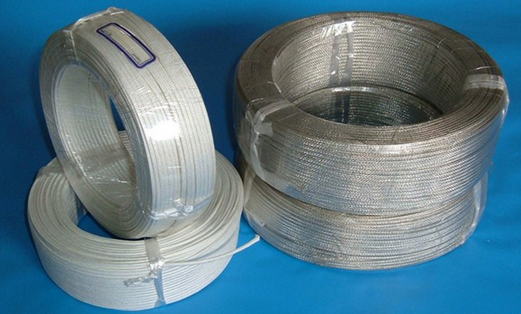

KX-FPF KX-HF4PBP補償導線
1、用途：
KX-FPF KX-HF4PBP補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有J緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
2、KX-FPF KX-HF4PBP補償導線使用條件：
(1) 工作溫度：耐熱用：200℃和260℃兩種；
一般用：70℃和105℃兩種。
(2) 低環(huán)境溫度：氟塑料J緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯J緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3) ***小彎曲半徑：聚氯乙烯J緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料J緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
3、KX-FPF KX-HF4PBP補償導線技術要求：
(1) 補償導線及補償電纜使用分類、等標志及護套著色：
使用分類 標志代號普通準確 普通準確本安型
一般用、耐熱用 G、H 省 S 黑色 灰色 藍色
(2) 其它性能指標
項目 單位 性 能 指 標
PVCJ緣 F46J緣或FJ緣
J緣電阻（20℃）≥ MΩ·km 25 500
電壓試驗 V/1min 1000
阻燃性能：由供需雙方根據補償電纜的使用條件按GB/T18380-2001標準商定
注：
①補償導線規(guī)格為：2*導體標稱截面，補償電纜規(guī)格為：芯數*2*導體標稱截面，推薦的線對為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
②根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠J緣和護套補償電纜。訂貨時需注明即可。
4、型號、M稱：
補償導線
型號 M稱
KX-VV 聚氯乙烯J緣和護套K分度熱電偶用補償導線
KX-VPV 聚氯乙烯J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
KX-FF 氟塑料J緣和護套K分度熱電偶用補償導線
KX-FPF 氟塑料J緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
KX-FV-105 氟塑料J緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線
KX-FPV-105 氟塑料J緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線
KX-HF4B 聚四氟J緣玻璃絲編織護套K分度熱電偶用補償導線
KX-HF4PB 聚四氟J緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線
注：
①其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的項，如：EX-VVP；
②屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；
③氟塑料J緣和護套高溫補償導線用氟塑料整體連續(xù)擠出，具有很好的電性能和耐酸堿油水性能；
④一般用(G)普通和準確(S)以及耐熱用(H)普通和準確(S)補償導線在訂貨注明即可。
補償電纜
型號 M 稱
KX-VV 聚氯乙烯J緣對絞聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPV 聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPVP 聚氯乙烯J緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VVP 聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FF 氟塑料J緣對絞氟塑料護套K分度熱電偶用補償電纜
KX-FPF 氟塑料J緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FPFP 氟塑料J緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FFP 氟塑料J緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FV-105 氟塑料J緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPV-105 氟塑料J緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPVP-105 氟塑料J緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FVP-105 氟塑料J緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-HF4B 聚四氟J緣對絞玻璃絲編織護套K分度熱電偶用補償電纜
KX-HF4PB 聚四氟J緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
KX-HF4PBP 聚四氟J緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
KX-HF4BP 聚四氟J緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
