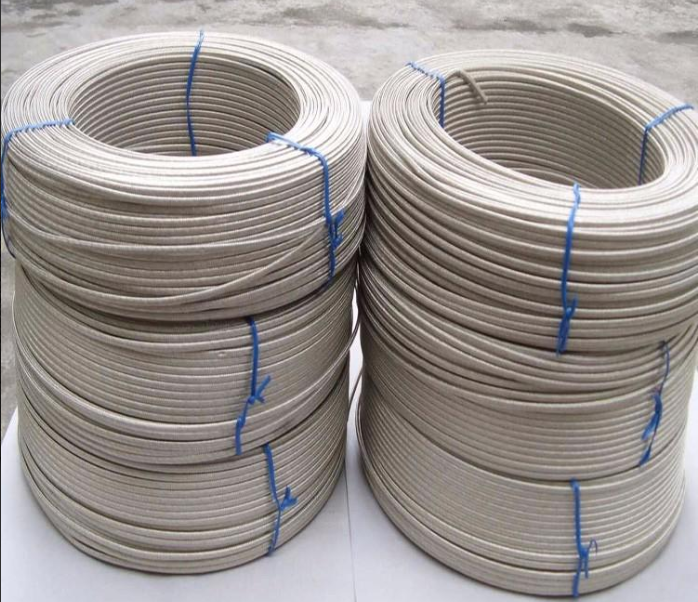

高溫補償導線-鎢錸3-鎢錸25
高溫補償導線-鎢錸3-鎢錸25 詳細描述:
高溫補償導線-鎢錸3-鎢錸25 的作用是來延伸熱電即移動熱電偶的冷端與顯示儀表聯接構成的測溫系統。補償導線一般用在熱電偶上，而熱電偶補償導線的J緣層和護層根據環境的要求所選用的材料又不一樣，護套材料有聚氯乙烯，氟塑料，低煙低鹵聚氯乙烯及無堿玻璃絲幾種，更優氟塑料可以耐溫260℃，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。熱電偶補償導線使用溫度可以在—60—260℃，屬于當代國內水平。系列產品主要應用于各種測溫裝置上，補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC。熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
產品標準: 高溫補償導線-鎢錸3-鎢錸25執行GB/T4989-94
高溫補償導線-鎢錸3-鎢錸25 使用特性: 使用溫度：耐熱：-65~+200℃及-65~+260℃兩種；
普通：-40~+70℃及-40~+105℃兩種；KX補償導線
小彎曲半徑：補償導線：不小于導線外8倍；
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
熱電偶用補償電纜/導線主要技術指標:
| 型號 | 熱電偶 分度號 | 配用 熱電偶 | 補償導線合金絲 | J緣層著色 | ||
| 正 | 負 | 正 | 負 | |||
| BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
| SC | S | 鉑銠10-鉑 | SPC(銅) | SNC(銅鎳0.6) | 紅 | 綠 |
| RC | R | 鉑銠13-鉑 | RPC(銅) | RNC(銅鎳0.6) | 紅 | 綠 |
| KCA | K | 鎳鉻-鎳硅 | KPCA(鐵) | KNCA((銅鎳22) | 紅 | 蘭 |
| KCB | KPCB(銅) | KNCB(銅鎳40) | 紅 | 蘭 | ||
| KX | KPX(鎳鉻10) | KNX(鎳硅3) | 紅 | 黑 | ||
| NC | N | 鎳鉻硅-鎳硅 | NPC(鐵) | NNC(銅鎳18) | 紅 | 灰 |
| NX | NPX(鎳鉻14硅) | NNX(鎳硅4) | 紅 | 灰 | ||
| EX | E | 鎳硅-銅鎳 | EPX(鎳鉻10) | ENX(銅鎳45) | 紅 | 棕 |
| JX | J | 鐵-銅鎳 | JPX(鐵) | JNX(銅鎳45) | 紅 | 紫 |
| TX | T | 銅-銅鎳 | TPX(銅) | TNX(銅鎳45) | 紅 | 白 |
| WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
| WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 |
