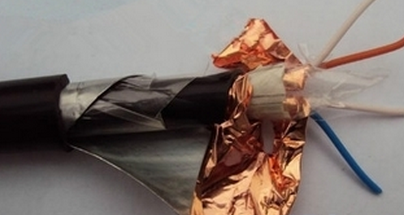

WDZ-KYJYP WDZ-KYJYP2低煙無鹵屏蔽電纜
WDZ-KYJYP WDZ-KYJYP2低煙無鹵屏蔽電纜適用于交流額定電壓600/1000V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等電力系統或控制及監控回路中。
一.執行標準：WDZ-KYJYP WDZ-KYJYP2低煙無鹵屏蔽電纜采用企業標準及參照GB9330-88、GB/T12706-2002
二. WDZ-KYJYP WDZ-KYJYP2低煙無鹵屏蔽電纜使用特性：
1、電纜長期允許工作溫度90℃
2、電纜敷設溫度不低于0℃
3、推薦彎曲半徑
無鹵低煙阻燃控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
無鹵低煙阻燃電力電纜：單芯電纜彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍
三.電纜型號、M稱：
型號 M稱
WDZ-YJY 無鹵低煙阻燃電力電纜
WDZ-YJY23 銅芯交聯聚乙烯J緣 無鹵低煙阻燃 電力電纜(也可做鋁芯W(wǎng)DZ-YJLY)
WDZ-YJY33 銅芯交聯聚乙烯J緣 鋼帶鎧裝 無鹵低煙阻燃 電力電纜(也可做鋁芯W(wǎng)DZ-YJLY23)
WDZN-YJY 銅芯交聯聚乙烯J緣 鋼絲鎧裝 無鹵低煙阻燃耐火 電力電纜(也可做鋁芯W(wǎng)DZ-YJLY33)
WDZN-YJY23 銅芯交聯聚乙烯J緣 無鹵低煙阻燃 耐火電力電纜
WDZN-YJY33 銅芯交聯聚乙烯J緣 鋼帶鎧裝 無鹵低煙阻燃 耐火 電力電纜
WDZ-KYJY 銅芯交聯聚乙烯J緣 無鹵低煙阻燃 控制電纜
WDZ-KYJYP 銅芯交聯聚乙烯J緣 銅絲屏蔽 無鹵低煙阻燃 控制電纜
WDZ-KYJYP2 銅芯交聯聚乙烯J緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜
WDZ-KYJYP2-23 銅芯交聯聚乙烯J緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜
WDZ-KYJY33 銅芯交聯聚乙烯J緣 細鋼絲鎧裝 無鹵低煙阻燃 控制電纜
WDZN-KYJY 銅芯交聯聚乙烯J緣 無鹵低煙阻燃 耐火 控制電纜
WDZN-KYJYP2銅芯交聯聚乙烯J緣 銅帶屏蔽 無鹵低煙阻燃 控制電纜
WDZN-KYJYP2-23銅芯交聯聚乙烯J緣 銅帶屏蔽 鋼帶鎧裝 無鹵低煙阻燃 控制電纜
■ M詞術語解釋：
低煙：在規定的試驗條件下，試樣受熱分解貨燃燒釋放出的煙比較少，符合規定的指標特性。
低鹵：在規定的試驗條件下，試樣燃燒時釋放的鹵化氣體氫氣體的含量少，符合規定的指標特性。
阻燃：在一定的試驗條件下，試樣被燃燒，在撤去火源后，火焰的蔓延僅在規定的范圍內，殘焰或殘灼在規定的時間內能自行熄滅的特性。
技術指標：
1、導體直流電阻符合GB/T3956的規定
2、90度J緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5minJ緣不擊穿
4、無鹵低煙阻燃電纜性能指標：
|
試驗項目 |
單位unit |
性能要求 |
試驗方法 |
|
煙密度試驗 |
% |
60 |
GB/T17651-1998 |
|
腐蝕性試驗 |
μS/mm |
4.3 |
GB/T17650.2-1998(idtIEC60754) |
|
鹵化氫氣體含量 |
mg/g |
小于等于5 |
GB/T17650.1-1998(idtIEC60754) |
|
成束試驗 |
min |
A B C |
GB/T18380.3-2001(替代replace for GB12666.5-90) |
|
型號 |
額定電壓 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
WZD-KYJY KYJYP |
600/1000V |
2-61芯 |
2-37芯 |
2-14芯 |
|||||
|
WZD-KYJYP2 KYJY33 |
4-61芯 |
||||||||
|
WDZN-KYJY |
|
2-61芯 |
|||||||
|
WDZN-KYJYP2 KYJYP2-23 |
4-61芯 |
||||||||
|
WDZ-YJY YJLY |
單芯：2.5mm2~500mm2 |
||||||||
|
WDZ-YJY23 YJLY23 |
|||||||||
|
WDZ-YJY33 YJLY33 |
|||||||||
|
WDZN-YJY YJY23 |
|||||||||
|
WDZN-YJY33 |
|||||||||
